ECT Board Marker Replacement Tip Kit – BMT-4
€ 49,01 Excl.
Beschikbaar via nabestelling
Applications:
The BMP Board Marker Probe patented design is for installation on bare board or loaded board test fixtures.
When your tester is equipped with the appropriate electronics and software, the BMP scribes a permanent .050” circle on every “passed” PCB or device tested.
Boards that fail the test are not marked.
The risk of human error is eliminated in PCB testing and sorting.
The unit requires less than .500” of fixture area.
It is designed to mark board areas of bare glass (FR4), solder mask over glass or copper, or bare tinned copper.
The BMP includes a mounting receptacle and a motor/transmission assembly.
It can be easily removed from the receptacle for use in other fixtures.
Spare receptacles and tip replacement assemblies are available.
The thread between receptacle and housing is 7/16-20 UNF.
Beschrijving

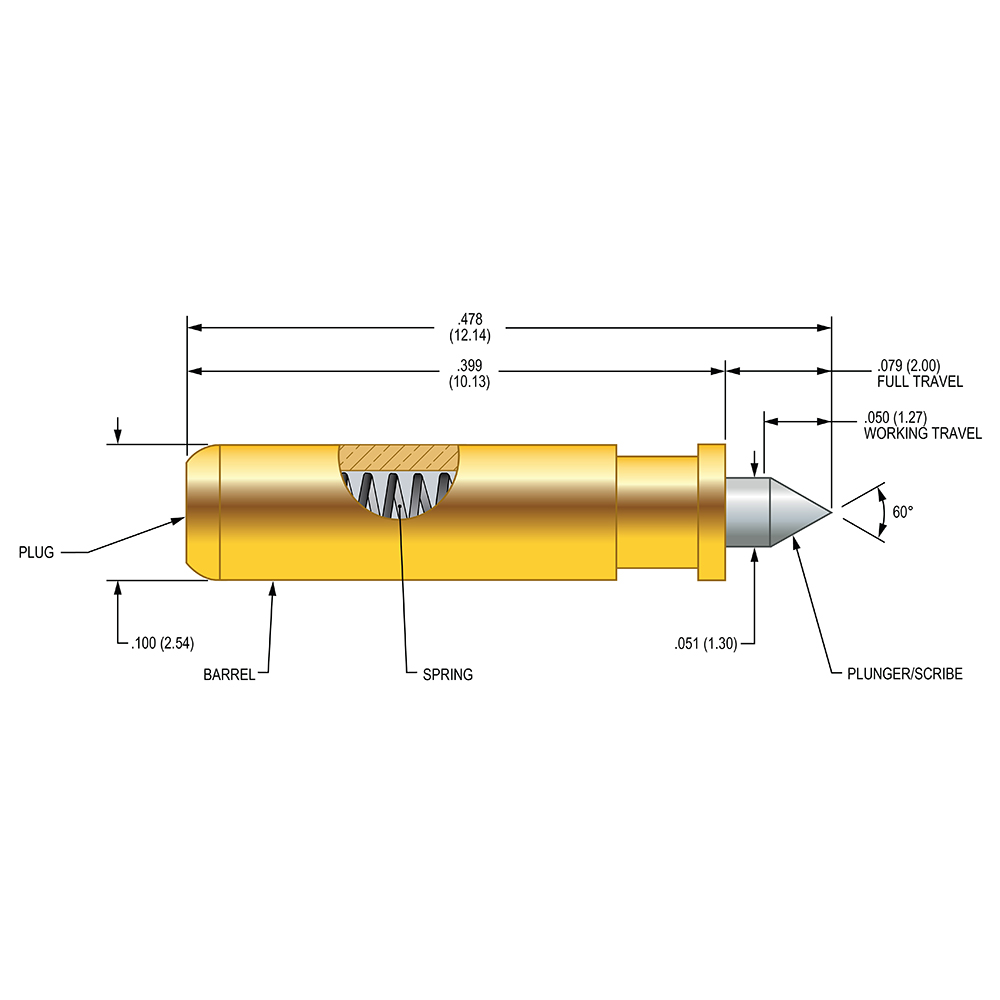

| Materials & Finishes | Barrel Material: Brass Plunger Material: Carbide |
||
|---|---|---|---|
| Spring Material |
|
||
| Mechanical | Recommended Travel (mm): 0.50 Recommended Travel (mil): 127 Full Travel (mm): 0.79 Full Travel (mil): 200 Test Center (mil): 30 Test Center (mm): 0.76 Overall Length (mil): 478 Overall Length (mm): 12.14 |
||
| Thermal | Min Operating Temp (°C): -15 Max Operating Temp (°C): 80 |
BMP Board Marker Probe, zekerheid, getest of niet ?
Producten moeten getest worden om te voorkomen dat een defect product bij de eindgebruiker terecht komt. Om dit proces te kunnen bewaken is het van belang dat de UUT (Unit Under Test) een niet uitwisbare indicatie krijgt welke aangeeft dat het betreffende product “goed” is getest. Om dit te realiseren levert Romex de BMP Board marker probes van ECT.
BMP Board Marker probe, BMP probe of Printplaat markeer probes worden gebruikt in test fixtures, pennenbedden of test mallen om in de printplaat na het testen ervan een “O” van Okay te krassen. Dit geeft een onuitwisbare indicatie dat de printplaat alle testen met goed gevolg heeft doorstaan. Dit symbool is voor de eindgebruiken een duidelijke indicatie dat alle gewenste testen ook daadwerkelijk zijn uitgevoerd.
